Windows Server 2008 R2 负载均衡入门篇

2012 年 12 月 2 日8500

一、简单介绍负载均衡

负载均衡也称负载共享，它是指负载均衡是指通过对系统负载情况进行动态调整，把负荷分摊到多个操作节点上执行，以减少系统中因各个节点负载不均衡所造成的影响，从而提高系统的工作效率。在常用的大型服务器系统当中都存在着负载均衡组件，常用的像微软的网络webservicesNLB、甲骨文的Oracle RAC、思科的负载均衡(SLB)，Apach+Tomcat 负载均衡，它们能从硬件或软件不同方面实现系统各节点的webservices，有效地提高大型服务器系统的运行效率，从而提升系统的吞吐量。本篇文章以微软的网络webservicesNAT为例子，简单介绍Windows Server 2008 R2 webservices的安装与使用方式。在Windows Server 2008 R2当中，存在着 “网络webservices” 功能 (简称 NLB,Network Load Balancing)，它以TCP/IP 为基础的服务，可以将一个已注册的IP地址映射到多个内部域的IP地址当中，让多台主机为同时对网络请求作出反应。使用NLB网络负载均衡最多可以连接到32台主机上，让32台主机共同分担大量的服务压力。在Windows Server 2008 R2 中还具备 “故障转移群集” 功能，它是利用负载共享的方式，把多台服务器的共用信息进行持久化储存，当其中某台服务器出现问题时，请求会自动分摊到其他服务器当中。使用 “故障转移群集” 功能，更能保证 “网络webservices集群”的正常运行，有利于统筹管理分布式系统中的各种资源，利用共享信息及其服务机制扩大系统的处理能力。“故障转移群集” 功能将在下一篇文章再作详细介绍。

二、NLB 主要功能

三、NLB 使用方式

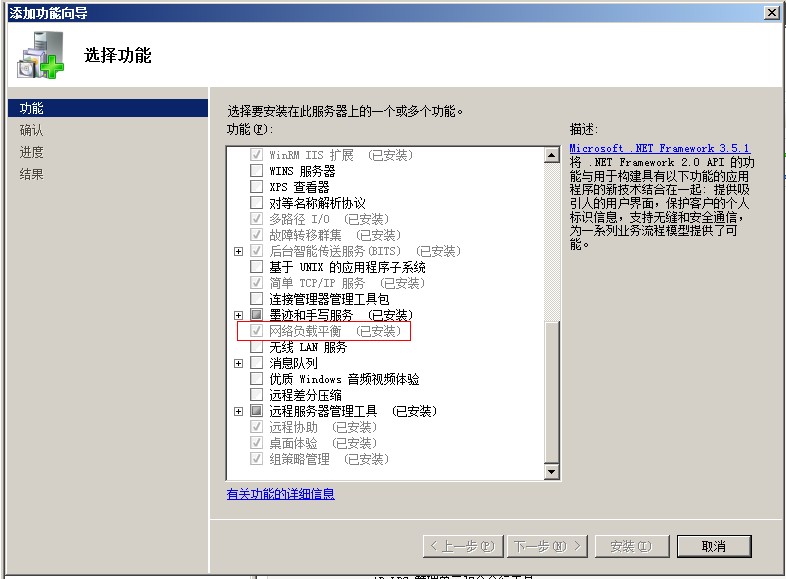

3.1. 打开 “服务管理器”，添加 “网络webservices” 功能。

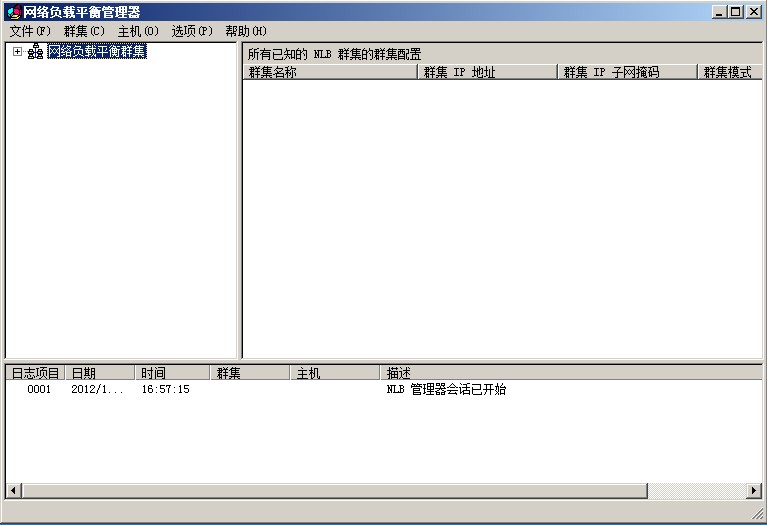

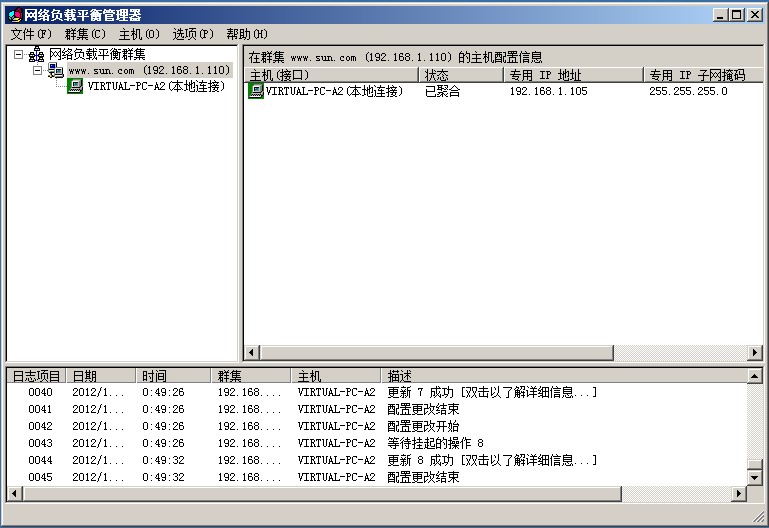

3.2. 安装完成后，打开“网络webservices管理器”

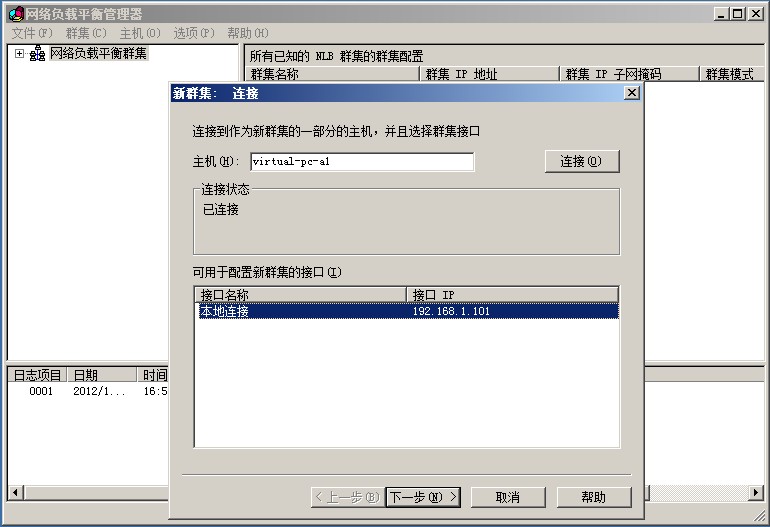

3.3.新建群集，连接到作为群集服务器当中的一台主机

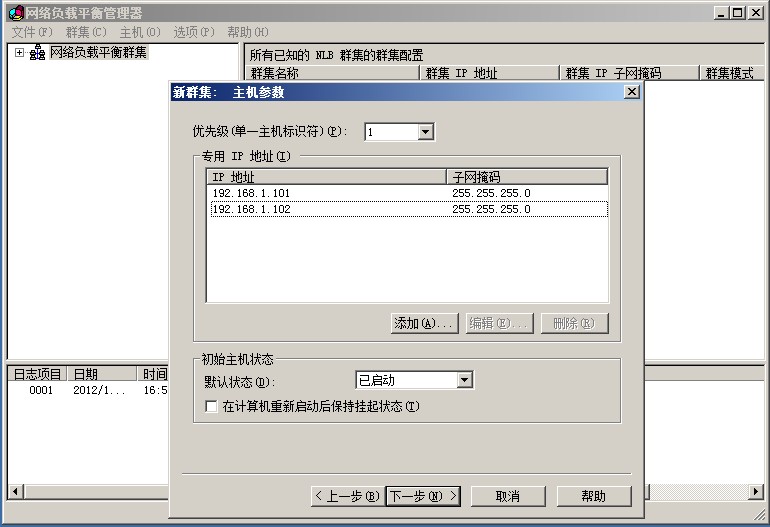

3.4.为此主机绑定优先级数，和专用的IP地址，一台主机可以绑定多个IP地址

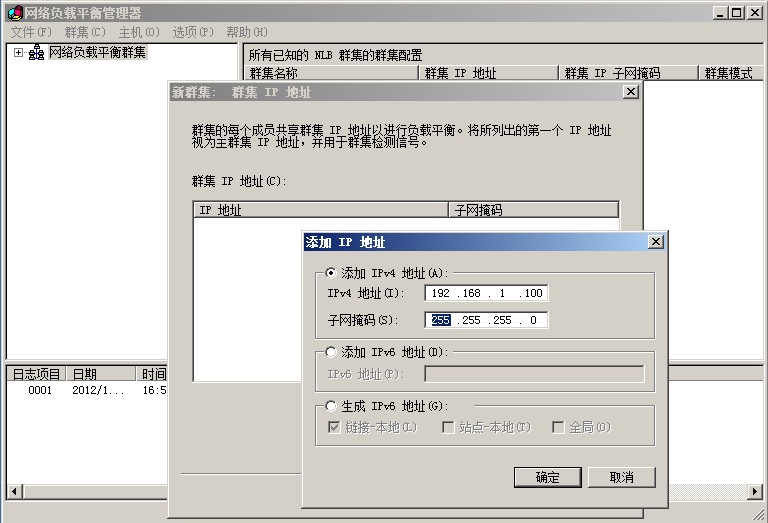

3.5.建立群集IP地址以进行webservices，若存在多个IP地址系统将会以第一个IP作为此群集的IP对信息进行检测。

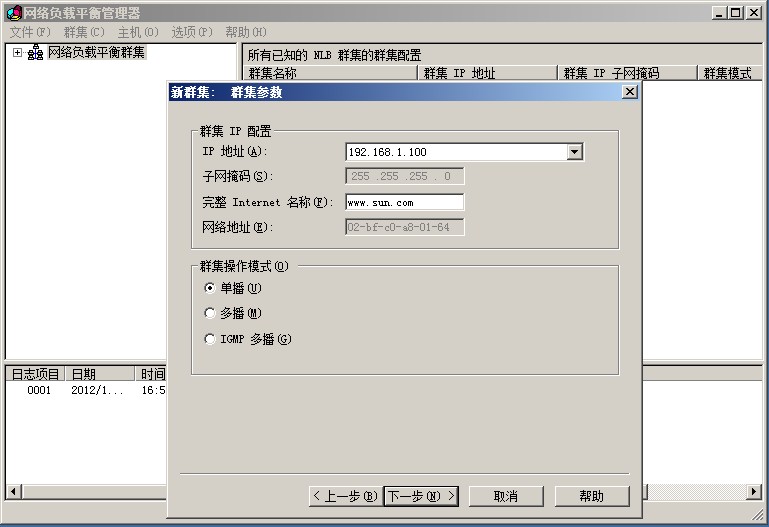

3.6.设定群集参数，此处可设定群集完整的Internet名称，确定其操作模式。此处需要稍作解释：

3.6.1 单播模式指把各主机节点重时指向同一个虚拟MAC地址，在此情况下各节点之间不能实现通讯。

3.6.2 多播模式指各主机节点都保留原有的MAC地址，此外再外加专用于NLB的通讯MAC地址，使各节点之间能正常实现通讯。但并非所有的路由器或交换机都支持多播模式，使用时需要谨慎处理。

3.6.3 IGMP多播模式建立在多播模式功能之上，在默认情况下每隔60秒发送一次IGMP信息。它可以确保发送给网络webservices群集的通讯只通过服务于群集主机的端口，而不是所有交换机端口。

注意: 由于并非所有路由器或交换机都支持多播模式，所以在不确定的情况下最好使用双网卡单播模式，并且预先设置好ARP，否则可能造成跨网段无法访问群集ip的错误。

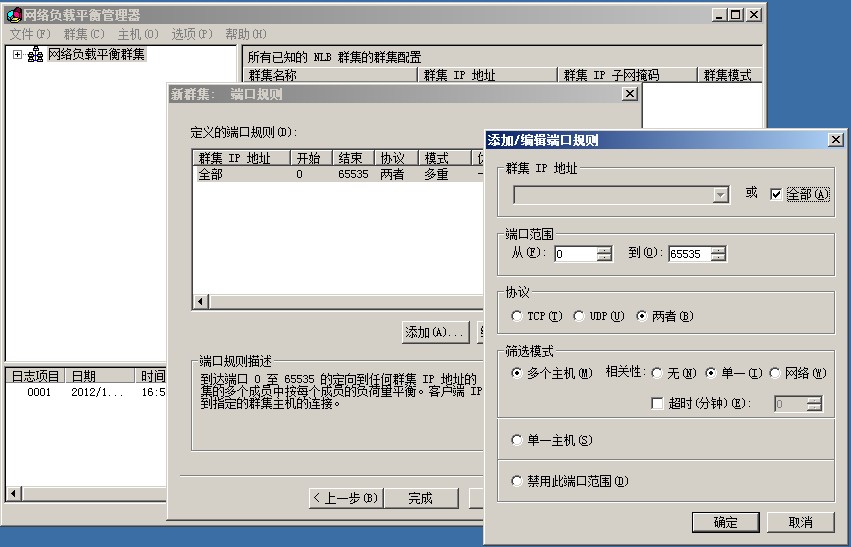

3.7 绑定群集开放的端口，此处可为主机设置一定范围内的开放端口。置于TCP、UDP协议就不多作解释，一般设置只使用TCP协议使数据传输更具备可靠性和安全性。此处对筛先模式稍作解释：

3.7.1 多主机该参数指定了群集中多个主机处理与端口规则相关的网络通讯。通过在多个主机之间分布网络负载，该筛选模式提供了可缩放性能以及容错。可以指定在主机之间均衡分布负载，或每个主机处理指定的负荷量。在多主机相似性选项中，存在3种选择：

3.7.2 单一主机

该参数指定群集中的单个主机根据指定的处理优先级来处理相关端口规则的网络通讯。该筛选模式为处理网络通讯提供了端口专用的容错性能。

3.7.3 禁用该端口范围该参数指定阻止相关端口规则的所有网络通讯。在这种情况下，网络webservices驱动程序将筛选所有相应的网络数据包或数据报。该筛选模式可让您阻止传送到特定范围的端口的网络通讯。

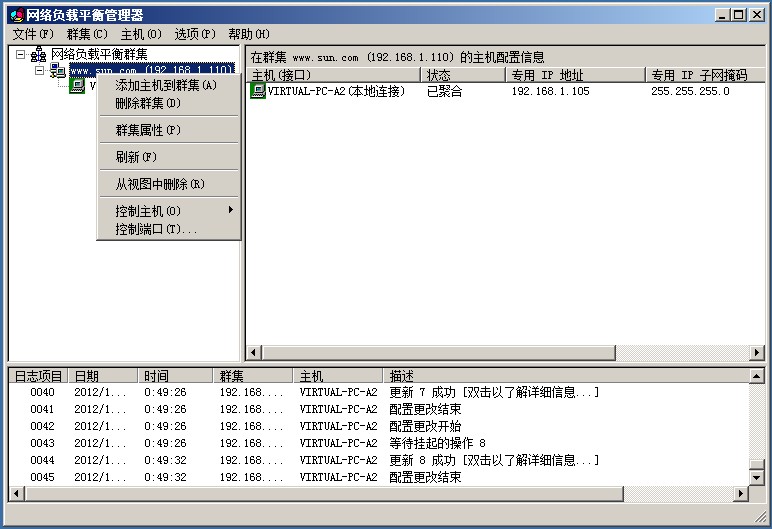

3.8 在完成群集配置后，在群集上按右键，选择 “添加主机到群集”，重复 3.3 、3.4安装步骤，可连接多台群集主机。

四、网络webservices群集系统测试

建立一个ASP.NET项目，加入以下 Default.aspx 页面，然后建立一个群集，绑定IP为192.168.1.110，在编辑 “端口规则” 时，选择 “多主机无相关性” 筛选模式。最后分别在群集加入Virtual-PC-A1、Virtual-PC-A2两台主机。使用第三方客户端进行访问时，多次点击 NewPage 连接时，可检测到系统会把请求连接到不同的主机之上。

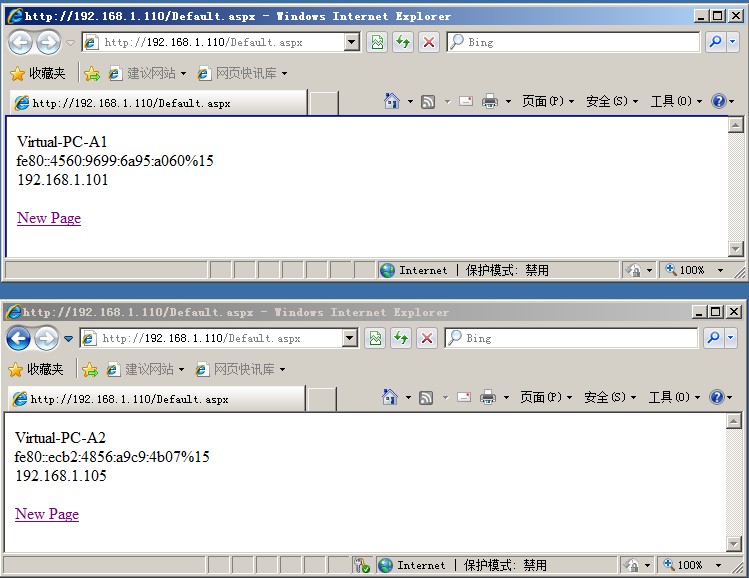

测试结果

五、NLB 安装注意事项

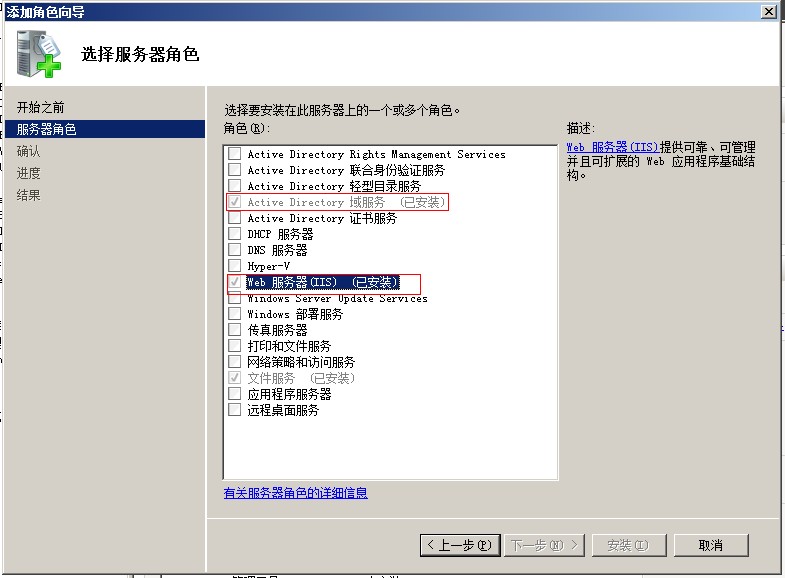

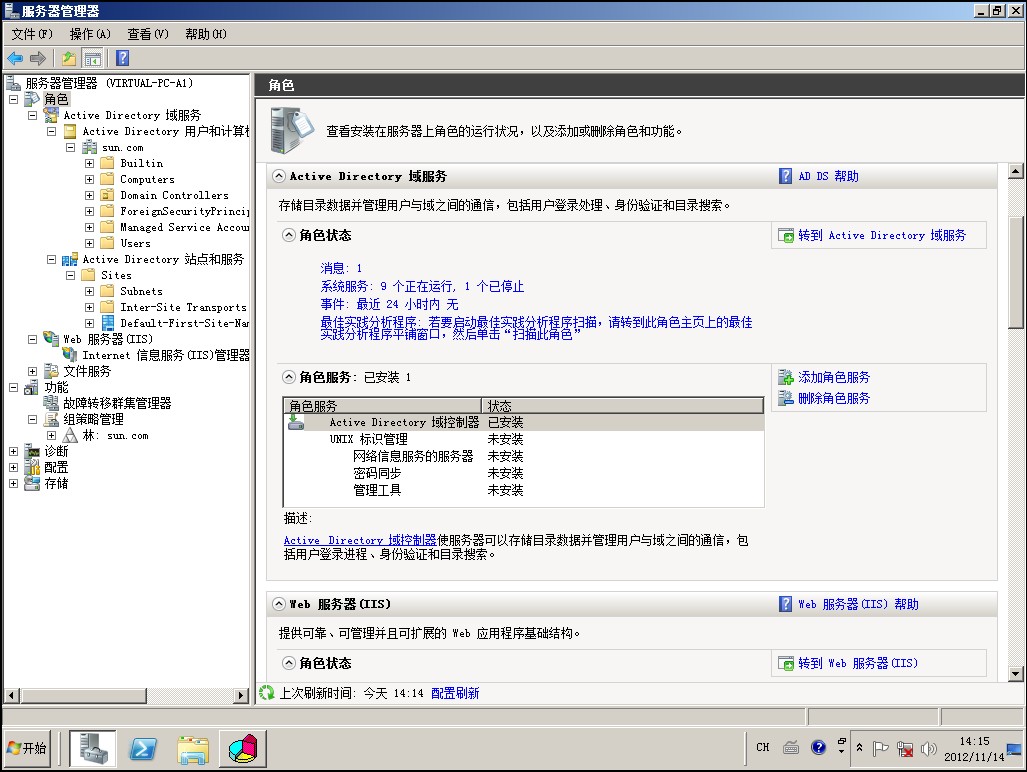

5.1.如果需要使用“域”服务，一般在安装 “网络webservices” 管理器前，先添加“Active Directory 域服务” 角色，并进行林、域配置。

若服务器需要使用IIS或者ASP.NET，那么在安装 NLB 前建议先添加Web服务器（IIS）服务器角色和 .NET Framework 3.5 功能

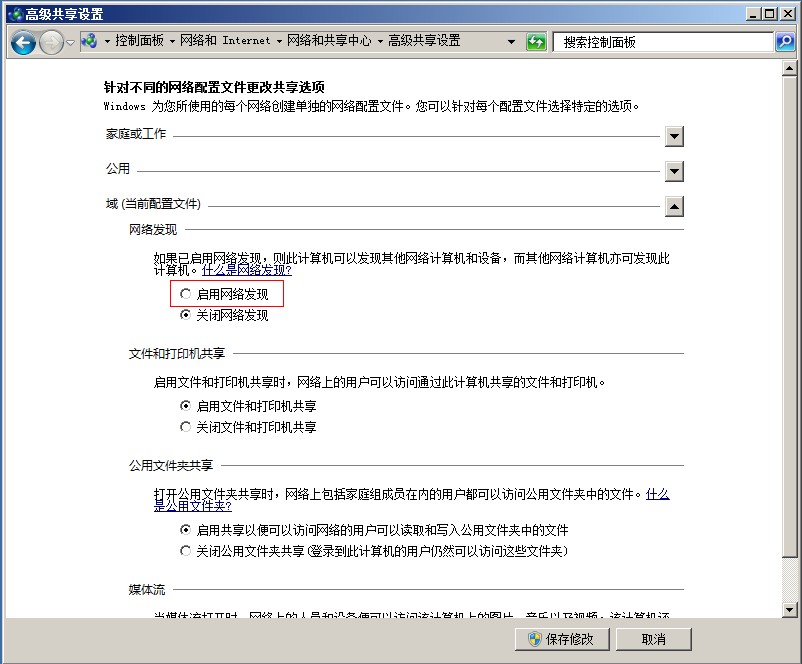

5.2.要建立 “网络webservices群集” ，需要先在 “高级共享设置” 中打开 “启用网络发现” 功能。

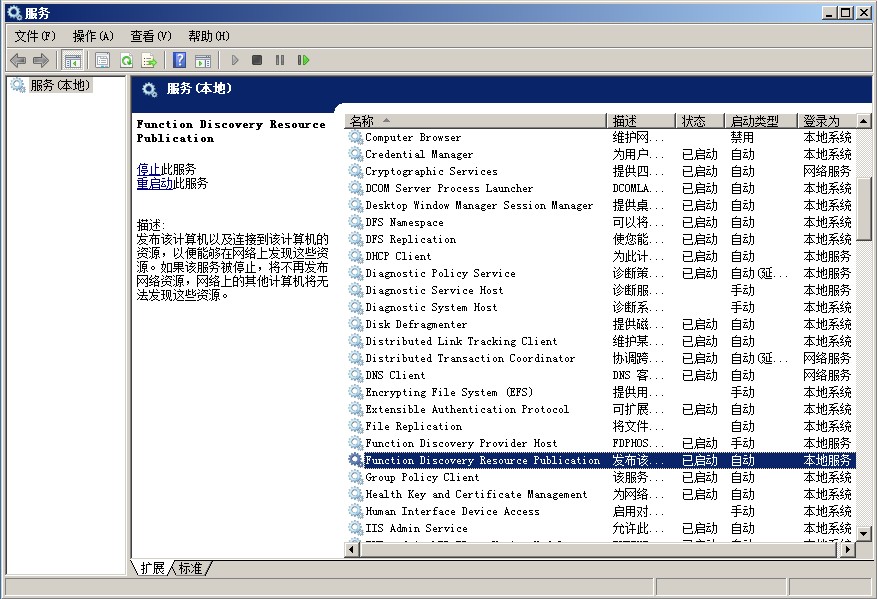

若无法打开 “启用网络发现” 功能，可先在服务管理器中打开以下3项服务：

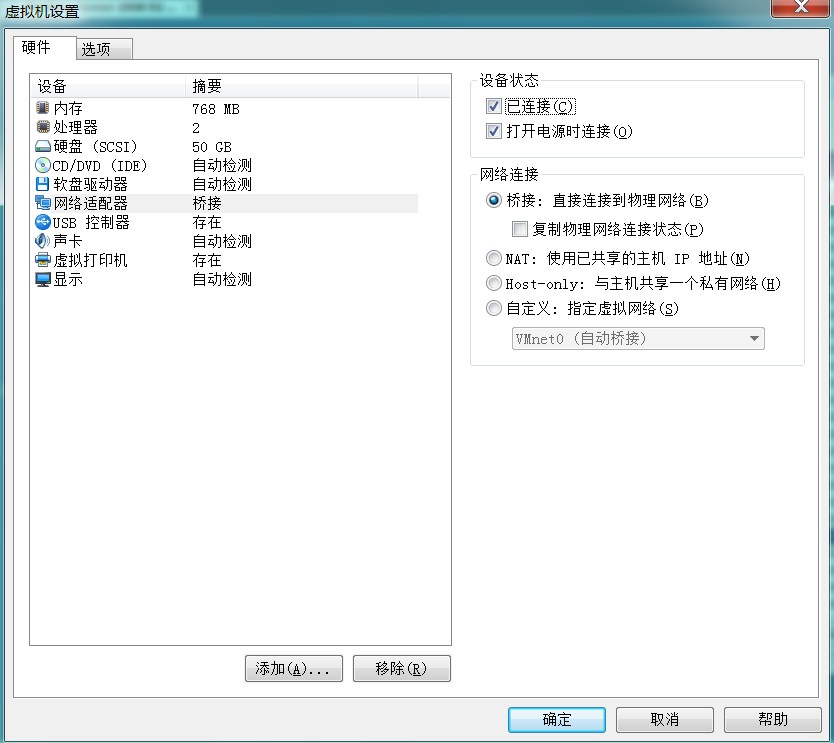

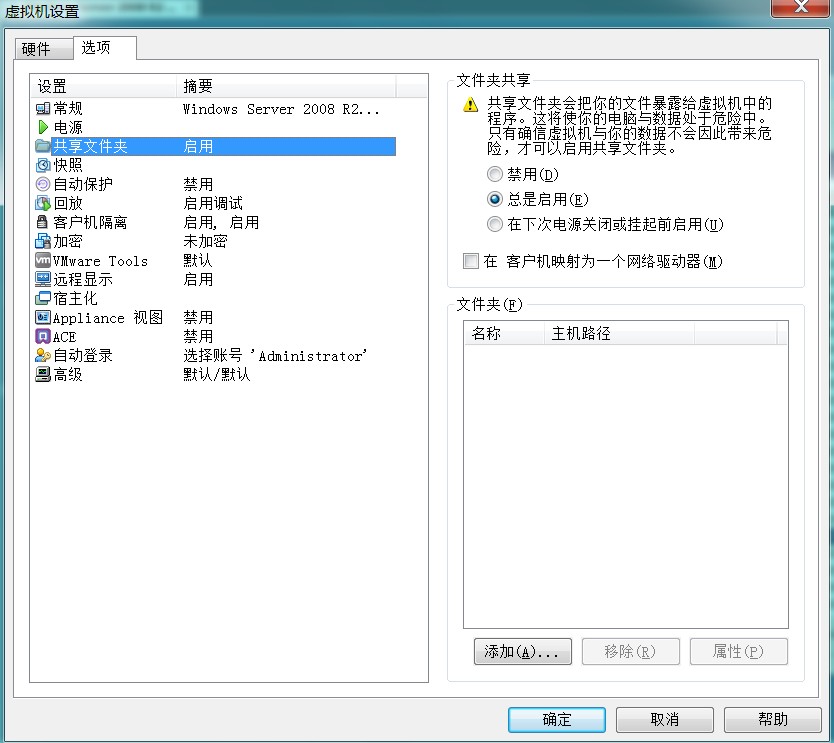

5.3. 若使用VMware、Hyper-V等虚拟化工具，在网络中实现信息共享时无法查找到其他虚拟主机，可尝试检查虚拟机设置时“网络适配器”是否使用同一种“网络连接方式”，并且已打开“网络共享服务”功能。

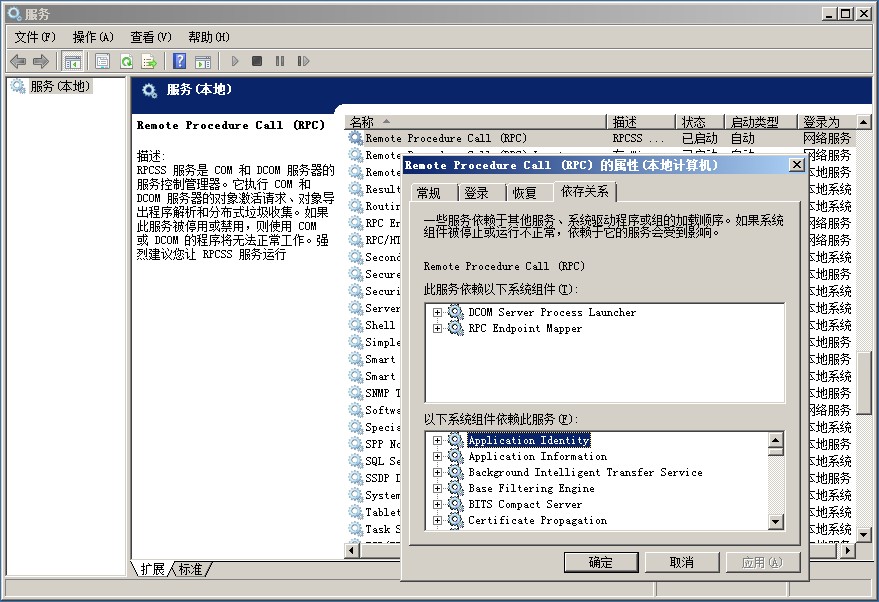

5.4.在“网络webservices管理器”中建立群集，群集连接主机时显示“RPC连接服务器不可用”等错误信息，可尝试检查主机有否打开“Remote Procedure Call（RPC）”和“Remote Procedure Call（RPC）Locator” 服务，并查检“Remote Procedure Call（RPC）的属性——依存关系——依赖服务” 的“状态”是否已经全部设置为 “已经启动” 或 “启动类型” 设置为 “自动”。
